TỦ HÒA ĐỒNG BỘ

Tủ Điện Hòa Đồng Bộ – Giải Pháp An Toàn Và Tối Ưu Cho Hệ Thống Nguồn Điện Song Song

1. Tủ Điện Hòa Đồng Bộ Là Gì?

Tủ điện hòa đồng bộ (tên tiếng Anh: Synchronization Panel) là thiết bị chuyên dụng dùng để kết nối và đồng bộ nhiều nguồn điện như máy phát điện, lưới điện, hoặc tổ máy phát vào cùng một hệ thống tải. Mục tiêu là đảm bảo hoạt động ổn định, liên tục, không bị gián đoạn điện năng, đồng thời phân phối tải hợp lý giữa các nguồn.

2. Tại Sao Cần Hòa Đồng Bộ Nguồn Điện?

Trong nhiều hệ thống công nghiệp, tòa nhà, bệnh viện hay trung tâm dữ liệu, việc chỉ sử dụng một nguồn cấp điện là không đảm bảo an toàn vận hành. Khi kết hợp nhiều nguồn điện, cần có giải pháp hòa đồng bộ để:

✅ Duy trì nguồn liên tục khi một nguồn mất
✅ Tăng khả năng cấp tải bằng cách chia tải giữa các máy phát
✅ Giảm hao mòn và tiết kiệm nhiên liệu cho máy phát
✅ Tự động điều phối, giám sát và bảo vệ hệ thống nguồn

3. Nguyên Lý Hoạt Động Của Tủ Hòa Đồng Bộ

Tủ điện hòa đồng bộ có chức năng kiểm tra các thông số điện áp, tần số, pha của các nguồn điện. Khi đạt điều kiện đồng bộ, tủ sẽ ra lệnh đóng contactor hoặc máy cắt để kết nối các nguồn lại với nhau.

Các bước cơ bản gồm:

1. Đo đạc & giám sát thông số điện của các nguồn (U, f, φ).

2. So sánh và hiệu chỉnh (tự động) để các nguồn trùng pha, trùng tần số, trùng điện áp.

3. Khi đạt yêu cầu, thực hiện hòa nguồn vào thanh cái chung.

4. Điều khiển chia tải giữa các nguồn theo công suất định sẵn.

5. Bảo vệ & ngắt khi có sự cố (ngắn mạch, lệch pha, quá tải…).

4. Phân Loại Tủ Điện Hòa Đồng Bộ Phổ Biến

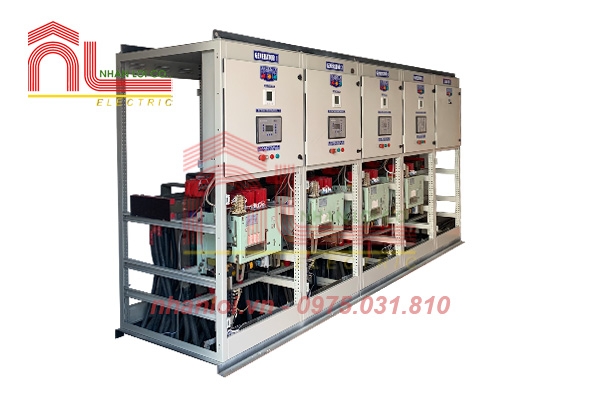

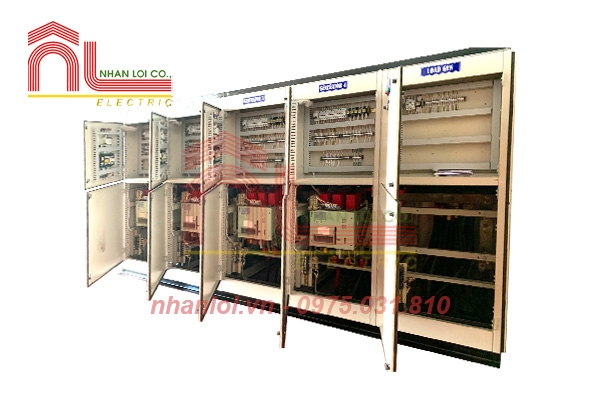

5. Cấu Trúc Tủ Hòa Đồng Bộ

Một tủ hòa đồng bộ tiêu chuẩn sẽ bao gồm:

• Máy cắt MCCB/ACB: đóng/ngắt nguồn.

• Bộ điều khiển hòa đồng bộ (thường dùng ComAp, DeepSea, Woodward…)

• Bộ đo điện áp, dòng điện, tần số, cosφ

• Rơle bảo vệ và cảnh báo

• PLC hoặc bộ điều khiển trung tâm

• Thiết bị truyền thông (Modbus, Ethernet…)

• Tủ phụ: ATS, tủ phân phối, tủ điều khiển tải…

6. Ưu Điểm Khi Sử Dụng Tủ Hòa Đồng Bộ
